Le Schéma de câblage RJ45 d’une maison se vérifie en 6 étapes

Un schéma de câblage RJ45 maison montre comment chaque prise murale est reliée en étoile au coffret de communication par un câble Ethernet. Pour que le réseau fonctionne, il faut câbler les deux extrémités avec le même standard T568A ou T568B, puis brasser la box fibre ou un switch vers les prises utiles.

Dans une maison de bourg à Orvault, la fibre peut arriver proprement dans l’entrée tandis que le bureau de l’étage rame encore en Wi-Fi. C’est le genre de détail que je vois souvent lors d’un emménagement ou d’une rénovation au nord de Nantes : des prises RJ45 présentes, mais mal câblées, non brassées ou impossibles à identifier. Avant d’acheter un répéteur, il faut lire le réseau comme un plan de maison : où part le câble, quelle prise dessert quelle pièce, quel standard a été utilisé et comment la box redistribue le signal. Le bon réflexe évite des travaux inutiles et permet d'estimer la consommation électrique.

Comprendre le schéma de câblage RJ45 d’une maison

Un schema cablage rj45 maison part du coffret de communication : chaque câble Ethernet monobrin rejoint une prise murale, puis la box fibre ou un switch distribue Internet. Gardez le même code couleur, T568A ou T568B, aux deux extrémités. Sinon, la prise fonctionne mal.

T568A ou T568B : quel branchement choisir pour les fils RJ45 ?

En maison individuelle, T568A et T568B fonctionnent tous deux si le branchement reste identique des deux côtés du câble. La règle est simple. Pour un câblage RJ45 maison A ou B, choisissez une convention au départ du chantier et ne la mélangez pas d’une pièce à l’autre.

Câbler une prise RJ45 étape par étape

Pour câbler une prise RJ45, on dénude la gaine sans blesser les paires torsadées, on range les huit fils selon le schéma choisi, puis on les insère dans le module IDC de la prise. Un testeur réseau confirme ensuite la continuité avant de remettre l’enjoliveur.

1. Coupez proprement le câble, hors tension, avec assez de mou pour travailler sans tirer dans la boîte.
2. Utilisez une pince à dénuder pour retirer la gaine extérieure, sans entamer l’isolant des conducteurs.
3. Gardez les torsades au plus près du bornier, car les détordre trop loin dégrade le signal.
4. Positionnez les huit fils selon le code T568A ou T568B imprimé sur la prise RJ45, sans mélanger les deux schémas dans la maison.
5. Fermez le connecteur IDC, fixez la prise, puis testez chaque paire avant de clipser la façade.

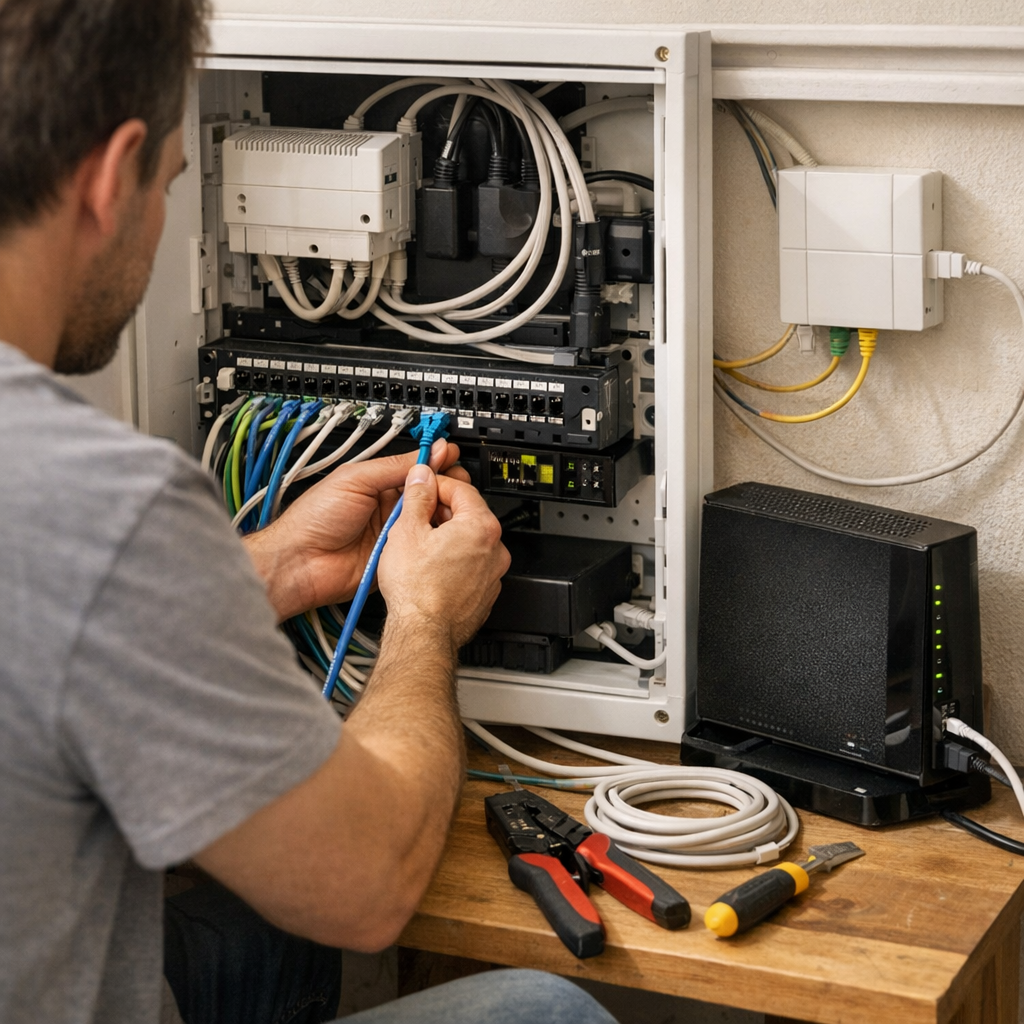

Relier toutes les prises au coffret de communication et à la box fibre

Internet arrive sur toutes les prises seulement si chaque câble mural revient au coffret, puis est brassé vers la box fibre, un switch Ethernet ou les ports Ethernet disponibles. Un simple dédoubleur ne remplace pas un réseau : il faut une liaison dédiée par prise active. C’est la base de l’internet dans toute la maison rj45.

Tester la connexion RJ45 et corriger les erreurs courantes

Si une prise RJ45 ne fonctionne pas, la panne vient souvent d’un fil mal clipsé, d’une paire trop détorsadée, d’un mélange T568A/T568B ou d’un brassage absent au coffret. Tester méthodiquement chaque lien évite de déposer toutes les prises de la maison.

• Pas de voyant sur le switch : vérifiez que le cordon de brassage relie bien la prise murale au port actif de la box ou du switch.
• Débit instable ou coupures : utilisez un testeur RJ45 pour contrôler la continuité réseau fil par fil, sans vous fier au seul wifi.
• Une seule pièce en panne : rouvrez la prise et comparez l’ordre des couleurs au schéma choisi, sans mélanger T568A d’un côté et T568B de l’autre.
• Connexion limitée : regardez la catégorie du câble et des prises, surtout dans un câblage Ethernet maison ancienne repris par morceaux.
• Signal capricieux : les paires doivent rester torsadées au plus près du connecteur, avec le minimum de cuivre visible hors gaine.

Questions fréquentes

répartiteur rj45 comment ça marche

Un répartiteur RJ45, ou panneau de brassage, centralise les câbles qui partent vers chaque prise murale de la maison. Il ne crée pas Internet tout seul : il relie les prises au réseau via la box ou un switch. Le schéma classique est simple : box Internet, switch éventuel, panneau de brassage, puis prises RJ45 dans les pièces.

comment avoir internet sur toute les prise de la maison

Pour avoir Internet sur toutes les prises RJ45, chaque prise doit être câblée jusqu’au coffret de communication. Ensuite, il faut relier la box ou un switch réseau au panneau de brassage avec des cordons RJ45. Attention : une prise téléphonique ancienne en RJ45 n’est pas forcément câblée correctement pour Ethernet.

Quel câblage RJ45 à ou B ?

En maison, on utilise le plus souvent le câblage RJ45 en norme T568B, mais la norme T568A fonctionne aussi. Le point essentiel est de garder la même norme aux deux extrémités du câble : prise murale et panneau de brassage. Mélanger A et B crée un câble croisé, rarement utile dans une installation domestique actuelle.

Comment brancher les fils sur une prise RJ45 ?

Pour brancher une prise RJ45, dénudez légèrement la gaine du câble sans abîmer les paires torsadées. Placez chaque fil dans le connecteur selon le code couleur A ou B indiqué sur la prise, puis clipsez avec l’outil adapté. Gardez les paires torsadées le plus près possible du branchement pour conserver un bon débit réseau.

Comment avoir internet dans toute la maison ?

La solution la plus fiable reste un réseau RJ45 câblé : box au coffret, switch si besoin, puis câbles vers les prises des pièces. Le Wi-Fi peut compléter pour les téléphones et tablettes, mais l’Ethernet est préférable pour bureau, TV, console ou point d’accès Wi-Fi. Je conseille de vérifier le câblage avant d’acheter du matériel.

Comment cabler RJ45 maison ?

Pour câbler une maison en RJ45, prévoyez un schéma pièce par pièce : emplacement de la box, coffret de communication, prises nécessaires et trajets des gaines. Utilisez du câble adapté, idéalement catégorie 6 ou 6A, puis raccordez chaque ligne au panneau de brassage et à sa prise murale. Testez chaque câble avant fermeture définitive.

prise ethernet murale comment ça marche

Une prise Ethernet murale est simplement l’extrémité visible d’un câble réseau qui retourne vers le coffret de communication. Pour qu’elle fonctionne, l’autre extrémité doit être branchée à la box ou à un switch. Si rien n’est brassé au coffret, la prise peut être parfaitement installée mais ne donnera aucun accès Internet.

comment avoir internet dans toute la maison

Les étapes sont généralement les suivantes : identifier les prises RJ45, retrouver leurs câbles au coffret, brancher la box, ajouter un switch si plusieurs pièces sont à alimenter, puis tester chaque prise. Dans une grande maison, on combine souvent RJ45 pour les points fixes et bornes Wi-Fi reliées en Ethernet pour une couverture stable.

Retenez une méthode simple : partez du coffret, identifiez chaque câble, choisissez un seul code couleur, testez chaque prise, puis brassez uniquement les pièces à connecter. Si la GTL est encombrée, si les gaines sont anciennes ou si le tableau électrique vous met mal à l’aise, faites vérifier l’installation. À Orvault comme à Nantes Nord, un réseau RJ45 propre se prépare mieux avant peinture, parquet ou déménagement qu’après les premiers agacements en télétravail.
